JQ型夾殼連軸器
|
詳細說明
|
?訂購熱線：187-3071-6577 |
JQ型-夾殼連軸器 (HG5-213-65) 立式夾殼聯軸器的得特性與夾殼聯軸器近似，結構簡單，裝拆方便，適用于低速（*高圓周線速度為５Ｍ／Ｓ），無沖擊，振動載荷平穩的場合，宜用于攪拌器等立軸的聯接。 夾殼聯軸器是利用兩個沿軸向剖分的夾殼，用螺栓夾緊以實現兩軸聯接，靠?jī)砂肼?lián)軸器表面間的摩擦力傳遞轉矩，利用平鍵作輔助聯接。夾殼連軸器裝配和拆卸時軸不需軸向移動，所以裝拆很方便，夾殼連軸器的缺點是兩軸軸線對中精度低，結構和形狀比較復雜，制造及平衡精度較低，只適用于低速和載荷平穩的場合，通常*大外緣的線速度不大于 5m/s ，當線速度超過 5m/s 時需要進行平衡校驗。
JQ型-夾殼連軸器 (HG5-213-65)
●夾殼連軸器裝配和拆卸時軸不需軸向移動，所以裝拆很方便，夾殼連軸器的缺點是兩軸軸線對中精度低，結構和形狀比較復雜，制造及平衡精度較低，只適用于低速和載荷平穩的場合，通常*大外緣的線速度不大于 5m/s ，當線速度超過 5m/s 時需要進行平衡校驗。
●為了改善平衡狀況，螺栓應正、倒相間安裝。夾殼聯軸器不具備軸向、徑向和角向的補償性能。
●立式夾殼連軸器的得特性與夾殼聯軸器近似，結構簡單，裝拆方便，適用于低速（*高圓周線速度為５Ｍ／Ｓ），無沖擊，振動載荷平穩的場合，宜用于攪拌器等立軸的聯接。● 夾殼聯軸器是利用兩個沿軸向剖分的夾殼，用螺栓夾緊以實現兩軸聯接，靠?jī)砂肼?lián)軸器表面間的摩擦力傳遞轉矩，利用平鍵作輔助聯接。

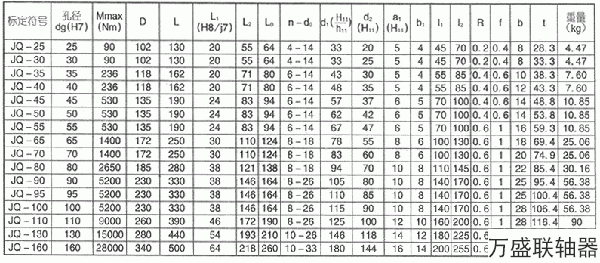

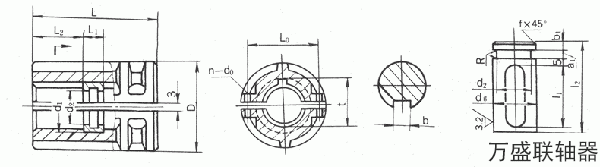

JQ型-夾殼連軸器基本參數和主要尺寸
JQ型夾殼聯軸器用于反應器攪拌軸過長，分兩段制造時兩攪拌軸的聯接，若立式減速機輸出軸與反應器攪拌軸聯接選用夾殼聯軸器，需在定貨時提出，以便對輸出軸尺寸用非標要求。
