CLZ型齒式聯軸器

時間：2018-12-03　　點擊：1268
詳細說明
 ?訂購熱線：187-3071-6577

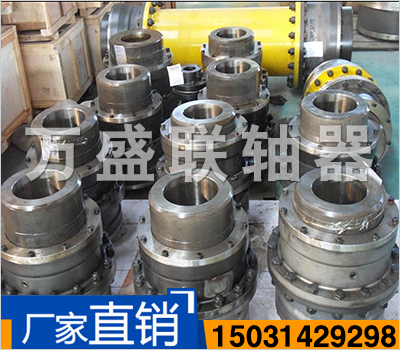

CLZ型齒式聯軸器


CLZ型齒式連軸器 （JB/ZQ 4218-86）

大轉矩鼓形齒式聯軸器承載沖擊性能好，但齒面接觸應力和齒根彎曲疲勞強度要求高，如果我們采取特殊結構、特殊材料、特殊工藝，那么該聯軸器就能夠滿足大直徑軋管機的要求。隨著我國經濟的發展，大直徑軋管機需求增加，其主傳動使用聯軸器的要求也越來越高，滿足該要求的聯軸器有十字式萬向聯軸器和大轉矩鼓形齒式聯軸器，其中十字式萬向聯軸器轉矩可以達到，但承載沖擊性能差、壽命短，這是一個很大的缺點；目前國內軋機用的標準聯軸器無法滿足要求，只達到需求轉遞轉矩的1/2～1/3，國外聯軸器*制造商可以滿足要求，但由于它采用專門的技術，再加上制造難度大，所以價格特別昂貴。一臺軋管機需要10套左右，再加上備件外購費用很大。泊頭萬盛聯軸器廠根據客戶需求研制的各種鼓形齒聯軸器已能滿足國內各廠家的需求。
齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器。

我公司生產的鼓形齒式聯軸器品種規格齊全，型號有：

GⅠCL、GⅠCLZ型—鼓形齒式聯軸器 (JB/T 8845.3-2001)
GⅡCL、GⅡCLZ型—鼓形齒式聯軸器 (JB/T 8845.2-2001)
GCLD 型—鼓形齒式聯軸器 (JB/T 8845.1-2001)
WGP 型—帶制動盤鼓形齒式聯軸器( JB/T7001-93)
WGC 型—垂直安裝鼓形齒式聯軸器(JB/T7002-93)
WGZ 型—帶制動輪鼓形齒式聯軸器(JB/T7003-93)
WGT 型—接中間套鼓形齒式聯軸器(JB/T7004-93)
TGL 型—尼龍內齒圈鼓形齒式聯軸器 ( JB/T5514-91)
WGJ 型—接中間軸鼓形齒式聯軸器(JB/T8821-1998)
NGCL 型—帶制動輪型( JB/ZQ4644-97)
NGCLZ 型—帶制動輪型 (JB/ZQ4645-97)
WG 型—帶制動輪型 (JB/ZQ4186-97)
CL型齒式連軸器 （JB/ZQ 4218-86）
CLZ型齒式連軸器 （JB/ZQ 4218-86）
NL 型—尼龍內齒圈鼓形齒式聯軸器 (DB 3202-87)

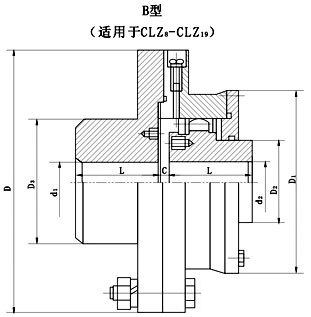

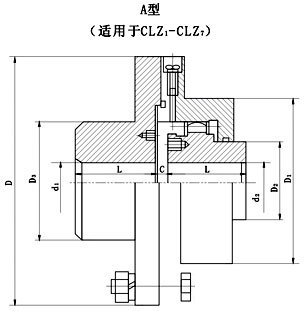

CLZ 型齒式聯軸器基本參數和主要尺寸 mm


型號 公稱扭矩Tn(N.m) 許用轉速n (r/min) 軸孔直徑 d 軸孔長度 B/2 A/2 D D1 D2 D3 C 轉動慣量Kg.m 2 重量Kg
Y
L
CLZ1 710 3780 18 19 42 53　 24.5 170 　110 56 95 16 0.03 12.8
20 22 24 52 6
25 28 62 2.5
30 32 35 38 82
40 112

CLZ2 1400 3000 30 32 35 38 82 67　 37.5 185 　125 71 110 2.5 0.06 17.5
40 42 45 48 112
50
CLZ3 3150 2400 40 42 45 48 112 85　 46 220 　150 91 145 2.5 0.12 33
50 55 56
60 142

CLZ4 5600 2000 45 48 50 55 56 112 100　 62.5 250 　175 121 170 2.5 0.22 47.3
60 63 65 142
70 71 75

CLZ5 8000 1680 50 55 56 112 110　 72.5 290 　200 141 190 5 0.44 69.8
60 63 65 142
70 71 75
80 85 90 172

CLZ6 11200 1500 60 63 65 142 123　 80 320 　230 161 210 5 0.75 96.1
70 71 75
80 85 90 95 172
100 110 212

CLZ7 18000 1270 65 70 71 75 142 143　 92.5 350 　260 181 240 5 1.25 129
80 85 90 95 172
100 110 120 212

CLZ8 22400 1140 80 85 90 95 172 162.5　 105 380 　290 211 270 5 2.06 179
100 110 120 125 212
130 140 252

CLZ9 28000 1000 90 95 172 167.5　 110 430 　330 231 280 5 2.56 221
100 110 120 125 212
130 140 150 252
160 302

CLZ10 50000 850 110 120 125 212 182.5　 122.5 490 　390 281 320 5 5.00 328
130 140 150 252
160 170 180 302

CLZ11 71000 750 120 125 212 202.5　 140 545 　470 300 380 5 9.25 394
130 140 150 252
160 170 180 302
190 200 220 352

CLZ12 100000 660 140 150 252 242.5　 175 590 　520 340 420 5 12.50 658
160 170 180 302
190 200 220 352
240 250 410

CLZ13 140000 660 160 170 180 302 262　 187.5 680 　590 380 480 7.5 29.9 950
190 200 220 352
240 250 260 410
280 470
CLZ14 200000 540 180 302 　282.5 202.5 730 　650 420 520 7.5 42.50 1120
190 200 220 352
240 250 260 410
280 300 320 470

CLZ15 250000 480 200 220 352 　322 240 780 　700 480 560 7.5 56.9 1350
240 250 260 410
280 300 320 470
340 360 550
CLZ16 355000 425 240 250 260 410 　360 267.5 900 　785 530 650 10 120 2010
280 300 320 470
340 360 380 550
400 650
CLZ17 560000 380 260 410 　400 312.5 1000 　885 630 750 10 225 2910
280 300 320 470
340 360 380 550
400 420 440 650
450
CLZ18 710000 330 300 320 470 　450 355 1100 　990 710 820 10 325 3688
340 360 380 550
400 420 440 650
450 460 480 500

CLZ19 1000000 300 360 380 550 　455 365 1250 　1090 800 920 15 568 4958



鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動
鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。
鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) ：

　　1、承載能力強。在相同的內齒套外徑和聯軸器*大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％

　　2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大,

　　3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。

　　4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。

　　5、傳動效率高達99.7%。

　　基于經上特點，目前，國內外已普遍以鼓形齒替代直齒式聯軸器。
